Re: 솔리드웍스 도면 DWG 내보내기하면 치수가 실제 치수와 달라요
페이지 정보
작성자 솔루션지원부 댓글 0건 조회 223회 작성일26-07-27 12:58본문
안녕하세요.
한영솔루텍 솔루션지원부입니다.
솔리드웍스 도면 상에서는 시트 배율에 관계 없이 치수를 측정하면 실제 치수와 동일하게 치수가 나타납니다.
하지만 dwg로 변환하는 경우 특정 옵션이 없다면, 시트 배율만큼 줄어들거나, 늘어난 것처럼 치수가 측정될 수 있습니다.
dwg에서도 동일하게 1:1 배율로 보이고 싶다면 하기 위치에서 옵션을 선택해주시면됩니다.
솔리드웍스 도면을 하나 열어둔 상태에서

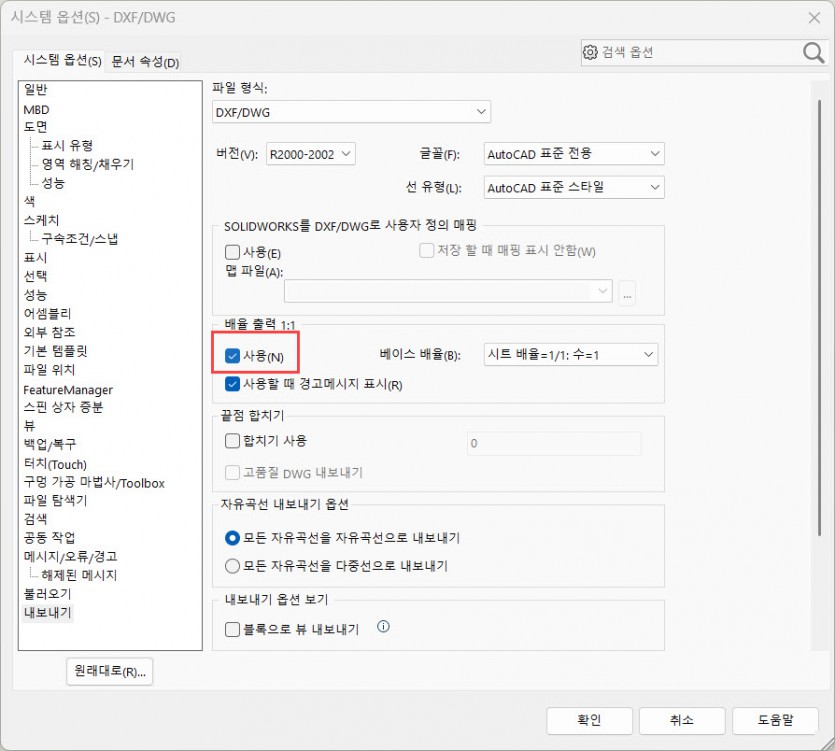

SOLIDWORKS 시스템 옵션 - 내보내기 - 파일 형식 : DXF/DWG - 배율 출력 1:1 사용에 체크,
베이스 배율은 시트배율로 선택되어있으면 됩니다.
추가적으로 궁금한 사항이 있으시다면, 한영솔루텍 솔루션지원부 (02-891-8110)으로 연락 부탁드립니다.
감사합니다.
답글 · 추가답변 (1)
솔리드웍스 도면 DWG 내보내기하면 치수가 실제 치수와 달라요
안녕하세요
솔리드웍스에서 도면을 그리고 치수까지 내린 후에 DWG로 내보내면 솔리드웍스 도면 치수와 DWG내보내서 측정한 치수가 다르게 나타나요
시트배율이 1:1일 때는 똑같은데 시트배율이 다를 때 문제가 됩니다.
어떻게 해야하나요
